Lipo ब्याट्री प्याक कसरी बनाउने?

ड्रोनको पावर हार्ट: लिथियम पोलिमर ब्याट्री प्याकहरू पछाडिको कलात्मकता अनावरण गर्दै

जम्मा गर्ने कड्रोन ब्याट्रीप्याक चुनौती र पुरस्कारले भरिएको एउटा सीप हो। यसले तपाईंलाई सहनशीलता र शक्तिलाई पूर्ण रूपमा अनुकूलन गर्न मात्र अनुमति दिँदैन तर ड्रोनको ऊर्जा कोरमा गहिरो अन्तरदृष्टि पनि प्रदान गर्दछ। यद्यपि, यो एक साधारण सोल्डरिङ खेलबाट टाढा छ - यो एक सटीक कला हो जसले इलेक्ट्रोनिक ज्ञान, म्यानुअल निपुणता, र सुरक्षा जागरूकतालाई सन्तुलनमा राख्छ। यस लेखले तपाईंलाई ड्रोन LiPo ब्याट्री प्याक निर्माणको संसारमा व्यवस्थित रूपमा मार्गदर्शन गर्नेछ।

I. मूल सिद्धान्तहरू: किन श्रृंखला र समानान्तर जडानहरू?

डाइभिङ गर्नु अघि, ब्याट्री प्याकहरूको आधारभूत विद्युतीय वास्तुकला बुझ्नुहोस्। हामी दुई विधिहरू मार्फत विभिन्न उद्देश्यहरू प्राप्त गर्छौं:

श्रृंखला जडान: भोल्टेज बढ्छ

विधि: एउटा सेलको सकारात्मक टर्मिनललाई अर्को सेलको नकारात्मक टर्मिनलमा जडान गर्नुहोस्।

प्रभाव: क्षमता अपरिवर्तित रहँदा भोल्टेज बढ्छ।

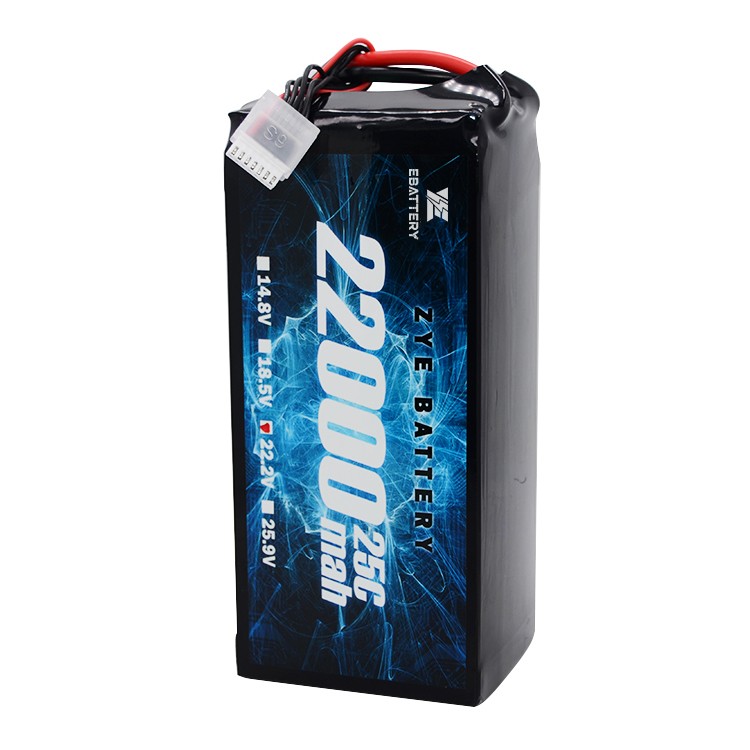

ड्रोन एप्लिकेसन: पावर प्रणालीमा उच्च भोल्टेजले समतुल्य पावर आउटपुटमा हालको ड्रा घटाउँछ, दक्षता सुधार गर्दछ र छिटो पावर प्रतिक्रिया प्रदान गर्दछ। साधारण 3S ब्याट्रीहरूले लगभग 11.1V प्रदान गर्दछ, जबकि 6S ब्याट्रीहरूले लगभग 22.2V प्रदान गर्दछ।

समानान्तर जडान: क्षमता वृद्धि

विधि: सबै कक्षहरूको सकारात्मक टर्मिनलहरू एकसाथ जोड्नुहोस्, र नकारात्मक टर्मिनलहरू सँगै जोड्नुहोस्।

प्रभाव: क्षमता बढ्छ जबकि भोल्टेज अपरिवर्तित रहन्छ।

ड्रोन अनुप्रयोग: सीधा उडान अवधि विस्तार। उदाहरणका लागि, दुई 2000mAh कोषहरू समानान्तर गर्दा एकल कक्षको भोल्टेज कायम राख्दा 4000mAh को कुल क्षमता हुन्छ।

धेरैजसो ड्रोन ब्याट्रीहरूले "श्रृङ्खला-समानान्तर" संरचना प्रयोग गर्छन्।

उदाहरण: "6S2P" मा उच्च भोल्टेजको लागि श्रृंखलामा जडान गरिएका 6 सेल समूहहरू हुन्छन्, प्रत्येक समूहमा वृद्धि क्षमताको लागि समानान्तर रूपमा जोडिएको 2 कक्षहरू समावेश हुन्छन्।

II। ब्याट्री प्याकका चार मुख्य तत्वहरू

कक्षहरू: गुणस्तर आधारभूत छ। सँधै एकरूप विशिष्टताहरूसँग सम्मानित ब्रान्डहरूबाट पावर सेलहरू चयन गर्नुहोस्।

स्थिरता प्याक एसेम्बलीको जीवनरेखा हो, क्षमता समावेश, आन्तरिक प्रतिरोध, र आत्म-डिस्चार्ज दर। एउटै उत्पादन ब्याचका नयाँ कक्षहरूलाई प्राथमिकता दिइन्छ।

निकेल टाई: कोशिकाहरू बीचको "वाहक पुल"। ब्याट्रीको अधिकतम निरन्तर प्रवाहको आधारमा उपयुक्त सामग्री, चौडाइ र मोटाई चयन गर्नुहोस्। अपर्याप्त क्रस-सेक्शनल क्षेत्रले अत्यधिक तातो निम्त्याउँछ र सुरक्षा जोखिमहरू निम्त्याउँछ।

ब्याट्री व्यवस्थापन प्रणाली (BMS): ब्याट्री प्याकको "बुद्धिमान मस्तिष्क"।

आवास र तार:

तारहरू: मुख्य डिस्चार्ज केबलहरू (जस्तै, XT60, XT90 कनेक्टरहरू) उच्च प्रवाहहरू ह्यान्डल गर्न पर्याप्त रूपमा बलियो हुनुपर्छ (जस्तै, 12AWG सिलिकन तार)।

ब्यालेन्सिङ हेड: BMS वा ब्यालेन्सिङ चार्जरमा जडान गर्न प्रयोग गरिन्छ; कक्षहरू (S) को संख्या अनुरूप हुनुपर्छ।

हाउजिङ: तातो संकुचन ट्युबिङ वा कठोर आवरणले इन्सुलेशन, नमी सुरक्षा, र भौतिक सुरक्षा प्रदान गर्दछ।

III। व्यावहारिक चरणहरू: स्क्र्याचबाट पूर्ण प्रणाली निर्माण गर्दै

तयारी:

आवश्यक उपकरणहरू: स्पट वेल्डर, मल्टिमिटर, गर्मी प्रतिरोधी पन्जा, सुरक्षा चश्मा।

कार्य वातावरण: ज्वलनशील पदार्थहरूबाट मुक्त राम्रो हावायुक्त क्षेत्र; कार्य सतह एक विरोधी स्थैतिक चटाई संग कभर।

चरण 1: क्रमबद्ध र परीक्षण

क्षमता परीक्षक र आन्तरिक प्रतिरोध मिटर प्रयोग गरेर सबै कक्षहरूको परीक्षण र क्रमबद्ध गर्नुहोस्। प्रत्येक समानान्तर वा शृङ्खला समूहका कक्षहरूको प्यारामिटरहरू सकेसम्म एकरूप छन् भनी सुनिश्चित गर्नुहोस्। यसले पछि प्रभावकारी BMS सन्तुलनको लागि आधार बनाउँछ।

चरण 2: योजना र लेआउट

तपाईंको लक्षित कन्फिगरेसनमा आधारित भौतिक सेल लेआउटको योजना बनाउनुहोस्। सर्ट सर्किटहरू रोक्न इन्सुलेट स्पेसरहरूसँग सेलहरू अलग गर्नुहोस्।

चरण 3: स्पट वेल्डिङ जडानहरू

समानान्तर समूह वेल्डिंग: पहिले, निकल स्ट्रिपहरू प्रयोग गरेर समानान्तरमा जडान हुने कक्षहरूलाई वेल्ड गर्नुहोस्। सुनिश्चित गर्नुहोस् कि जडान सुरक्षित छ र कम प्रतिरोध छ।

शृङ्खला जडान: समानान्तर समूहहरूलाई एक एकाइको रूपमा व्यवहार गर्नुहोस्। त्यसपछि, तिनीहरूलाई निकेल स्ट्रिपहरू प्रयोग गरेर शृङ्खलामा जडान गर्नुहोस्, सकारात्मक र नकारात्मक टर्मिनलहरू जोडेर पूर्ण "सेल स्ट्रिङहरू" बनाउनुहोस्।

वेल्डिङको मुख्य नमूना रेखाहरू: BMS भोल्टेज नमूना रिबन केबलहरूलाई प्रत्येक सेल स्ट्रिङको सकारात्मक र नकारात्मक टर्मिनलहरूमा वेल्ड गर्नुहोस्।

चरण 4: BMS स्थापना र अन्तिम वेल्डिंग

निर्दिष्ट स्थानमा BMS सुरक्षित गर्नुहोस्।

पहिले, BMS मा नमूना रिबन केबल घुसाउनुहोस्। प्रत्येक सेल स्ट्रिङको लागि सही भोल्टेज प्रमाणित गर्न मल्टिमिटर प्रयोग गर्नुहोस्।

पुष्टिकरण पछि, BMS मा सम्बन्धित पोर्टहरूमा मुख्य डिस्चार्ज केबलको सकारात्मक (P+) र नकारात्मक (P-) टर्मिनलहरू वेल्ड गर्नुहोस्।

चरण 5: इन्सुलेशन र इन्क्याप्सुलेशन

आन्तरिक सर्ट सर्किटहरू रोक्नको लागि क्राफ्ट पेपर वा इपोक्सी बोर्ड जस्ता इन्सुलेट सामग्रीले सेल एसेम्बली बेर्नुहोस्।

तातो संकुचन ट्युबिङलाई एसेम्बलीमा स्लाइड गर्नुहोस् र ब्याट्री प्याकको वरिपरि टाइट सिल बनाउनको लागि तातो बन्दुकले समान रूपमा तताउनुहोस्।

ब्यालेन्सिङ कनेक्टर र मुख्य डिस्चार्ज कनेक्टर स्थापना गर्नुहोस्।

चरण 6: प्रारम्भिक सक्रियता र परीक्षण

ब्यालेन्सिङ चार्जरमा एसेम्बल गरिएको ब्याट्री प्याक जडान गर्नुहोस् र कम विद्युत् (जस्तै, ०.५ सी) मा पहिलो चार्ज गर्नुहोस्।

उचित BMS ब्यालेन्सिङ प्रकार्य प्रमाणित गर्न प्रत्येक सेलको भोल्टेजलाई निरन्तर रूपमा निगरानी गर्नुहोस्।

चार्जिङ पूरा भएपछि, प्याकलाई केही घण्टासम्म आराम गर्न दिनुहोस्। कुनै असामान्य भोल्टेज ड्रपहरू पुष्टि गर्न भोल्टेजहरू पुन: जाँच गर्नुहोस्।

IV। सुरक्षा दिशानिर्देशहरू

सँधै सुरक्षा चश्मा लगाउनुहोस्: कुनै पनि अपरेशनको समयमा आकस्मिक सर्ट सर्किटको कारणले आर्क्स वा विस्फोटहरूबाट आफ्नो आँखालाई बचाउनुहोस्।

शारीरिक पङ्चरहरू रोक्नुहोस्: अण्डाहरू जस्तै, अत्यधिक हेरचाहका साथ कक्षहरू ह्यान्डल गर्नुहोस्।

विस्फोट-प्रुफ झोलाहरू प्रयोग गर्नुहोस्: प्रारम्भिक परीक्षण र चार्जिङ विस्फोट-प्रूफ झोला भित्र सञ्चालन गर्नुपर्छ।

इन्सुलेट उपकरणहरू: सुनिश्चित गर्नुहोस् कि सबै धातु उपकरण ह्यान्डलहरू सकारात्मक र नकारात्मक टर्मिनलहरूसँग एक साथ सम्पर्क रोक्नको लागि इन्सुलेट गरिएको छ।

V. भविष्यका प्रवृत्तिहरू: LiPo ब्याट्री प्याकहरूका लागि स्तरवृद्धि गर्ने दिशाहरू

हाल,ड्रोन LiPo ब्याट्रीप्याकहरू "उच्च ऊर्जा घनत्व + बौद्धिक कार्यक्षमता" तिर विकसित हुँदैछन्: अर्ध-ठोस LiPo सेलहरूले 400Wh/kg (परम्परागत कक्षहरूमा 50% वृद्धि) को ऊर्जा घनत्व हासिल गरेका छन्, भविष्यलाई सक्षम पार्दै "उही वजनमा दोब्बर सहनशीलता"। इन्टेलिजेन्ट BMS प्रणालीहरूले तापक्रम अलर्टहरू र सेल स्वास्थ्य अनुगमनलाई समावेश गर्दछ, सुरक्षा जोखिमहरूलाई थप कम गर्न एपहरू मार्फत वास्तविक-समय ब्याट्री स्थिति प्रतिक्रिया प्रदान गर्दछ।
