ड्रोन ब्याट्रीमा BMS कसरी प्रयोग गर्ने?

ड्रोनको "स्मार्ट हार्ट प्रबन्धक": BMS बोर्ड जोडी रणनीति र मुख्य अनुप्रयोगहरू

ड्रोनको संसारमा, दब्याट्रीव्यवस्थापन प्रणाली (BMS) बोर्डले महत्त्वपूर्ण भूमिका खेल्छ। तपाईं आफ्नो ड्रोनको लागि BMS बोर्ड कसरी सही रूपमा जोड्न र लागू गर्न सक्नुहुन्छ? यस लेखले गहिरो विश्लेषण प्रदान गर्नेछ।

I. BMS बोर्ड भनेको के हो? यो किन अपरिहार्य छ?

सरल भाषामा भन्नुपर्दा, BMS बोर्ड भनेको स्मार्ट भित्र सम्मिलित सर्किट बोर्ड होब्याट्री। यसले लिथियम ब्याट्री प्याकहरू (सामान्यतया LiPo ब्याट्रीहरू) को "स्वास्थ्य" को निगरानी र व्यवस्थापन गर्दछ।

निगरानी: व्यक्तिगत सेल भोल्टेजहरूको वास्तविक-समय ट्र्याकिङ, समग्र प्याक चार्ज/डिस्चार्ज करन्टहरू, र तापमान।

व्यवस्थापन: "सबैभन्दा कमजोर लिङ्क" प्रभावलाई रोक्न, सन्तुलन कार्यक्षमता मार्फत प्याकमा लगातार सेल भोल्टेजहरू सुनिश्चित गर्दछ।

सुरक्षा: ओभरचार्ज, ओभर-डिस्चार्ज, ओभरकरेन्ट, सर्ट-सर्किट, र ओभर हेट सुरक्षा प्रदान गर्दछ — ब्याट्री आगो, विस्फोट, वा स्थायी क्षति रोक्न जीवन रेखा।

सिग्नलिङ: बाँकी क्षमता र स्वास्थ्य स्थिति जस्ता महत्वपूर्ण डेटा रिपोर्ट गर्न CAN, SMBus, वा I2C जस्ता इन्टरफेसहरू मार्फत उडान नियन्त्रकहरू र ग्राउन्ड स्टेशनहरूसँग सञ्चार गर्छ।

BMS बिना, तपाईंको ड्रोन ब्याट्री फ्युज वा मिटर बिनाको घरको विद्युतीय सर्किट जस्तै हुन्छ — खतरनाक र अनियन्त्रित।

II। तपाईंको ड्रोनको लागि BMS बोर्ड कसरी चयन गर्ने?

BMS बोर्ड चयन गर्नको लागि यसलाई तपाईंको ड्रोनको विशेष आवश्यकताहरू अनुरूप बनाउन आवश्यक छ। यी चार प्रमुख आयामहरूलाई विचार गर्नुहोस्:

1. ब्याट्री प्याक आर्किटेक्चरमा आधारित: एस काउन्ट र पी काउन्ट

S काउन्ट: ब्याट्री प्याक भित्र श्रृंखलामा जडान गरिएका कक्षहरूको संख्यालाई बुझाउँछ, सीधा कुल भोल्टेज निर्धारण गर्दछ।

समानान्तर कक्षहरूको संख्या (P): ब्याट्रीको कुल क्षमता र डिस्चार्ज क्षमतालाई असर गर्ने, समानान्तरमा जडान गरिएका कक्षहरूको संख्यालाई जनाउँछ। BMS ले समानान्तर जडानको परिणामस्वरूप उच्च निरन्तर डिस्चार्ज वर्तमानको सामना गर्नुपर्छ।

मिल्दो रणनीति: BMS चयन गर्दा, यो ब्याट्रीको S काउन्टसँग पूर्ण रूपमा मेल खानुपर्छ। P काउन्टबाट अनुमानित अधिकतम वर्तमानको आधारमा उपयुक्त वर्तमान मूल्याङ्कन भएको BMS छान्नुहोस्।

2. वर्तमान आवश्यकताहरूमा आधारित: निरन्तर डिस्चार्ज बनाम शिखर वर्तमान

अधिकतम लोड अन्तर्गत आफ्नो ड्रोन द्वारा आवश्यक वर्तमान गणना गर्नुहोस्।

मिल्दो रणनीति: चयन गरिएको BMS सँग 20%-30% सुरक्षा मार्जिनको साथ, तपाईंको गणना गरिएको अधिकतम ड्रोन आवश्यकता भन्दा बढि निरन्तर डिस्चार्ज र शिखर वर्तमान रेटिंग हुनुपर्छ। 60A आवश्यक पर्ने ड्रोनमा 30A को लागि मात्र मूल्याङ्कन गरिएको BMS प्रयोग गर्दा ओभरलोडको कारणले सुरक्षा ट्रिगर गर्दछ, जसले अप्रत्याशित बन्द र दुर्घटना निम्त्याउँछ।

3. कार्यात्मक आवश्यकताहरूमा आधारित: सन्तुलन र सञ्चार प्रोटोकलहरू

ब्यालेन्सिङ प्रकार्य: उच्च प्रदर्शन ड्रोनहरूको लागि, निष्क्रिय ब्यालेन्सिङ BMS मा मानक हो, ब्याट्री प्याकको आयु विस्तार गर्दै।

सञ्चार प्रोटोकल: यो भाषा हो जसको माध्यमबाट BMS उडान नियन्त्रकसँग "संचार" गर्दछ।

SMBus/I2C: उपभोक्ता-ग्रेड ड्रोनहरूमा सामान्य, साधारण प्रोटोकलको विशेषता।

CAN बस: औद्योगिक र व्यावसायिक ड्रोनहरूको लागि रुचाइएको, बलियो हस्तक्षेप प्रतिरोध, लामो प्रसारण दूरी, र असाधारण विश्वसनीयता प्रदान गर्दै।

मिल्दो रणनीति: सुनिश्चित गर्नुहोस् कि BMS संचार प्रोटोकल तपाईंको उडान नियन्त्रक प्रणालीसँग उपयुक्त छ। धेरैजसो खुला स्रोत उडान नियन्त्रकहरूले CAN बसलाई समर्थन गर्दछ, यसलाई सबैभन्दा सिफारिस गरिएको छनोट बनाउँछ।

4. आकार र वजन विचारहरू: स्पेस लेआउट

ड्रोनहरू तौल र अन्तरिक्ष अवरोधहरूप्रति अत्यन्तै संवेदनशील हुन्छन्।

मिल्दो रणनीति: उच्च एकीकृत, कम्प्याक्ट, र हल्का BMS समाधानहरूलाई प्राथमिकता दिनुहोस्। सेलहरू कम्प्रेस गर्न वा अत्यधिक वजन थप्नबाट बच्न यसलाई चलाखीपूर्वक ब्याट्री प्याक भित्र राखिएको हुनुपर्छ।

III। ड्रोन अनुप्रयोगहरूमा BMS बोर्डहरूको लागि व्यावहारिक परिदृश्यहरू

1. उपभोक्ता हवाई फोटोग्राफी ड्रोन:

पेयरिङ: सामान्यतया उच्च एकीकृत, इनक्याप्सुलेटेड स्मार्ट ब्याट्रीहरू प्रयोग गर्दछ। आन्तरिक BMS प्रायः 4S वा 6S हुन्छ, विस्तृत सुरक्षा कार्यहरू र सटीक क्षमता गणना, समर्पित प्रोटोकलहरू मार्फत उडान नियन्त्रकसँग सञ्चार गर्ने सुविधा।

एप्लिकेसन: प्रयोगकर्ताहरूले सुरक्षित चार्जिङ र डिस्चार्ज व्यवस्थापनको मजा लिँदै, एप वा रिमोट कन्ट्रोलर मार्फत वास्तविक समयमा प्रतिशतमा सही डुअल ब्याट्री स्तरहरू हेर्न सक्छन्।

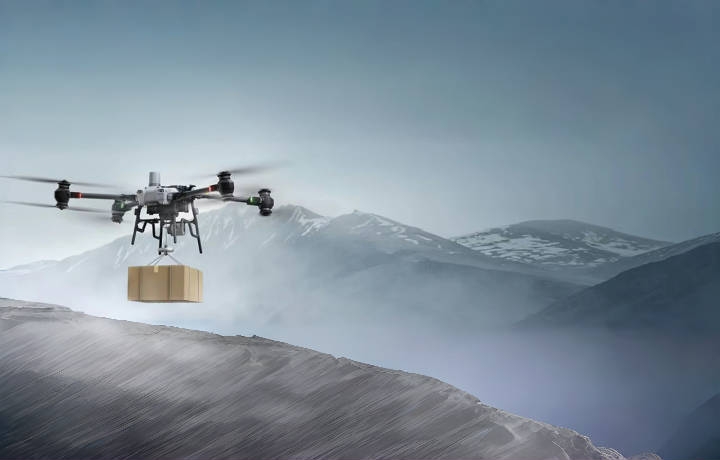

2. औद्योगिक-ग्रेड अनुप्रयोग ड्रोनहरू (सर्भेइङ, निरीक्षण, बाली संरक्षण):

कन्फिगरेसन: विस्तारित मिशन अवधि र भारी पेलोडहरूको कारणले गर्दा, यी ड्रोनहरूले सामान्यतया उच्च डिस्चार्ज दरहरूको साथ उच्च क्षमताको ब्याट्री प्याकहरू प्रयोग गर्छन्। BMS औद्योगिक-ग्रेडको हुनुपर्छ, CAN बस संचारलाई समर्थन गर्ने, बलियो सन्तुलन क्षमता र फराकिलो सञ्चालन तापमान दायराको साथ।

आवेदनहरू:

सटीक बाँकी उडान समय भविष्यवाणी: धेरै घण्टा लामो निरीक्षणको क्रममा, उडान नियन्त्रकले आधारमा सुरक्षित फिर्ता सुनिश्चित गर्दै, बाँकी उडान दायराको सही भविष्यवाणी गर्न ग्राउन्ड स्टेशनबाट प्राप्त BMS डाटा प्रयोग गर्दछ।

ब्याट्री हेल्थ डायग्नोस्टिक्स: BMS-लग गरिएको डेटाले ब्याट्री डिग्रेडेसनको विश्लेषणलाई सक्षम बनाउँछ, प्रदर्शन खतरनाक स्तरमा घट्नु अघि ब्याट्रीहरू प्रतिस्थापन गर्न पूर्वानुमानात्मक मर्मतसम्भारलाई सहज बनाउँछ।

फसल संरक्षण ड्रोन ब्याट्री व्यवस्थापन: उच्च-तीव्रता निरन्तर सञ्चालनहरूको लागि, BMS सन्तुलन प्रत्येक सेलको अधिकतम उपयोग गर्न, सम्पूर्ण ब्याट्री प्याकको आयु विस्तार गर्न, र परिचालन लागतहरू कम गर्न महत्त्वपूर्ण छ।

३. रेसिङ ड्रोन:

जोडी बनाउने: रेसिङ ड्रोनहरूले चरम पावर-देखि-वजन अनुपातहरू पछ्याउँछन्, सामान्यतया 4S वा 6S उच्च-दर ब्याट्रीहरू प्रयोग गरेर। BMS चयनले अति कम आन्तरिक प्रतिरोध र असाधारण डिस्चार्ज क्षमतालाई प्राथमिकता दिन्छ, कहिलेकाहीँ तौल घटाउनका लागि केही सुरक्षा सुविधाहरू त्याग्छ।

एप्लिकेसन: BMS को मुख्य कार्य भनेको आक्रामक युद्धाभ्यासको बेला सेल सन्तुलन कायम राख्दै अवरोध-मुक्त वर्तमान उत्पादन प्रदान गर्नु हो, दौडको समयमा शक्ति घट्ने छैन भनेर सुनिश्चित गर्नु हो।

IV। सारांश र सिफारिसहरू

तपाईंको ड्रोनको लागि BMS चयन गर्नु प्रदर्शन, सुरक्षा, दीर्घायु र लागत बीचको प्राविधिक सन्तुलन कार्य हो।

प्रारम्भिक दृष्टिकोण: पर्याप्त हालको मार्जिन र आधारभूत सुरक्षा/सन्तुलन सुविधाहरू सहित, तपाईंको ब्याट्रीको S-रेटिङसँग मिल्ने BMS छान्नुहोस्।

व्यावसायिक अनुप्रयोगहरू: CAN बस सञ्चारको साथ औद्योगिक-ग्रेड BMS चयन गरेर विश्वसनीयतालाई प्राथमिकता दिनुहोस्। फ्लीट सञ्चालन र मर्मतसम्भारलाई अनुकूलन गर्न यसको डेटाको लाभ उठाउनुहोस्।

संक्षेपमा

यद्यपि कम्प्याक्ट, BMS बोर्डले ड्रोनको पावर प्रणालीको बुद्धिमान कोरको रूपमा कार्य गर्दछ। यसलाई ठीकसँग जोड्ने र प्रयोग गर्दा उडान सुरक्षा मात्र बढाउँदैन तर तपाईंको ड्रोनको परिचालन आयु र दक्षता पनि विस्तार हुन्छ। तपाईंको अर्को ड्रोन पावर समाधानको योजना बनाउँदा, यो "बुद्धिमान हृदय प्रबन्धक" लाई ध्यान दिनुहोस्।
